● 可用毛刷涂布，施工特别容易，每道涂层约50MiL(1.27mm)；

● 固化后形成平滑、坚固(硬度Shore 86A)且富弹性的修护表面，以抵抗冲击、磨损减低噪音。

● 与金属、水泥、橡胶、木材、FRP 等材质表面均有良好的接著力。

● 抗撕裂强度高达400Pli；抗拉强度3500psi。

● 修补橡胶输送皮带及橡胶滚轮。

● 加工设备与输送设备的衬护，可以减低磨损及噪音。

● 一般机具、仪器及设备的耐冲击及防震、防蚀衬护。

材料物性

耐化学物性

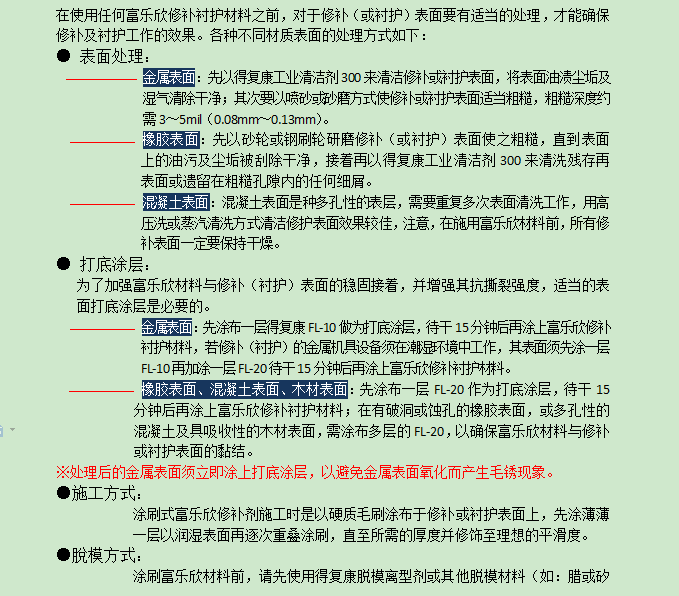

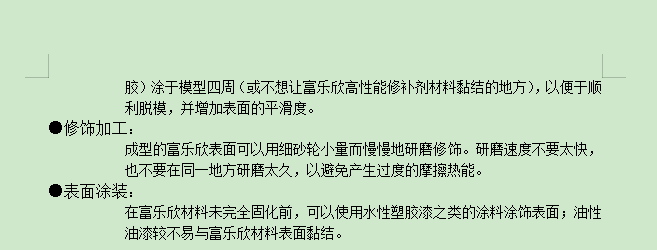

混合比例及混合方式

混合时，请将固化剂加于树脂罐内，以所附竹板或搅拌棒在罐内由底部及边缘快速用力搅拌2分钟（此时材料会变得较浓厚，这是正常现象，并不意味材料即将快速固化）然后将初步搅拌的材料倒入塑胶罐内，再均匀搅拌2分钟后即可使用。混合后可使用时间为45分钟。

● 每次1个包装单位全部搅拌，如果须小量使用，请注意混合比例，误差容许率为1%。

● 混合较大量的富乐欣材料时，请使用电动搅拌器来搅拌，在搅拌时，请务必将搅拌头整个侵入容器底部，否则您可能会在搅拌时产生过多的气泡，材料就不会密实，注塑的成型品表面也可能会有气泡现象产生。

● 富乐欣材料在混合时，材料温度须保持在18℃～27℃之间，太低时，材料会变浓稠而不易搅拌混合；太高时会缩短材料可使用时间并且降低成型硬度及减弱材料物性.

● 涂刷式富乐欣修补剂在温度10℃以下时可能会有结晶现象，这不会影响材料物性，如果您能打开包装发现树脂材料有白浊现象时，请将封盖打开在室温21℃下留置一夜，让树脂转为透明后即可与硬化剂混合使用。

富乐欣80修补剂材料在常温21〜24℃之下，约10 小时即可固化成坚固强韧的修补或衬护表面，约2 日后完成70％〜95％固化，7日后完全固化，可达到100％材料物性及功能。您可以添加快干剂以缩短固化时间，也可以用加热方式（以热风机吹拂或电热灯照射）来加速固化，其方法为先让富乐欣高性能修补剂材料在常温下隔夜自然固化，再加热至 66℃约24 小时即可达到100％完全固化。

● 避免与皮肤及眼睛直接接触，请于使用时戴上塑胶手套及安全护目镜。

● 若因接触皮肤引起过敏及红斑，请以肥皂及清水沖洗；若不慎触碰到眼睛时，请立即以清水沖洗并就医诊查

● 勿吞食、勿让孩童取用。

● 使用本材料的工作环境须通风良好，勿在密闭空间使用。
